Φάση Σεναρίου

Ηλεκτρολογία (Ε.Ε.) (Επαγγελματικό Λύκειο)

Γνωριμία με τον αναστρέφων και τον μη-αναστρέφων Τελεστικό Ενισχυτή

1 ώρα

Κατεβάστε σε μορφή PDF

Φ2 - ΕΦΑΡΜΟΓΗ: Προσομοίωση Τ.Ε. με EWΒ ή Multsim

45λεπτά

Φύλλα Εργασίας

Φύλλο Εργασίας 1 Φύλλο Εργασίας 2

Στη φάση 2 (Φ2) χρησιμοποιούμε το λογισμικό EWB ή με το λογισμικό Multsim για να επαληθεύσουμε τη λειτουργία του τελεστικού ενισχυτή σε αναστρέφων και μη αναστρέφων συνδεσμολογία.

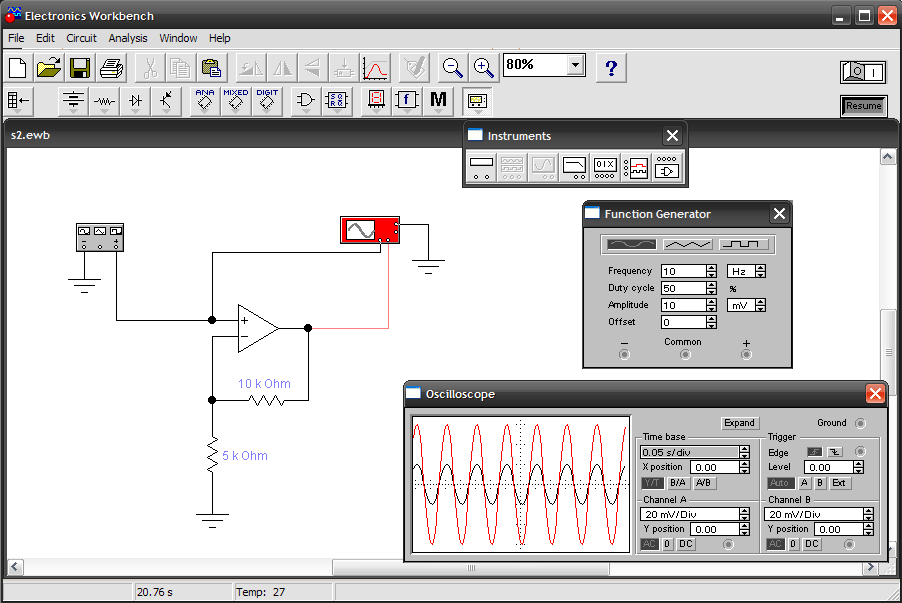

Τελεστικός μη αναστρέφων ενισχυτής στο EWB

Παρατηρούμε τη μεθοδολογία της ηλεκτρονικής σχεδίασης ενός τελεστικού μη αναστρέφων ενισχυτή στο EWB

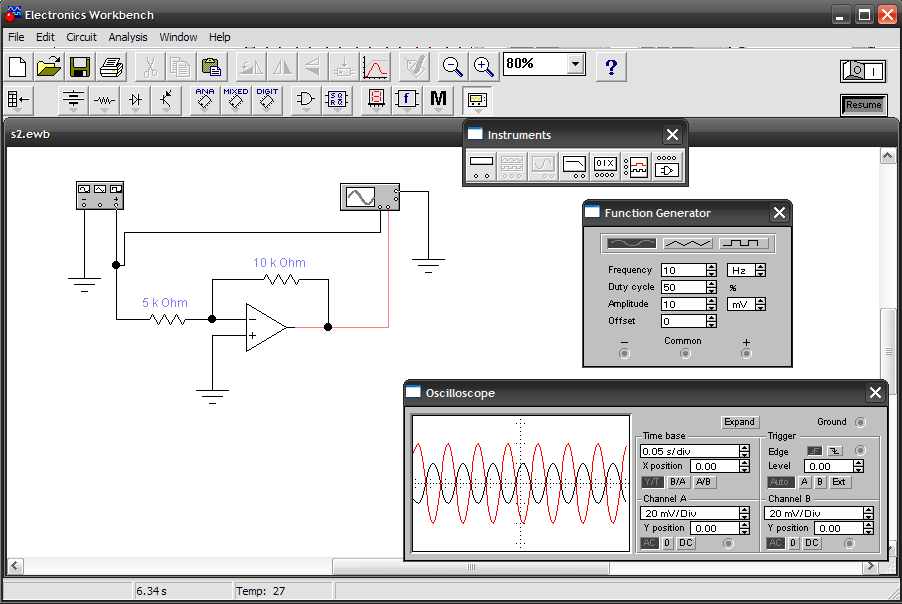

Τελεστικός αναστρέφων ενισχυτής στο EWB

Μεθοδολογία σχεδίασης ενός τελεστικού αναστρέφων ενισχυτή στο EWB

Πως εργάζομαι στο EWB για να προσομοιώσω τη λειτουργία του αναστρέφων τελεστικού ενισχυτή

Υλοποιώντας έναν αναστρέφων Τελεστικό Ενισχυτή σε breadboard με το ολοκληρωμένο 741

Δημιουργός Σεναρίου: ΚΩΝΣΤΑΝΤΙΝΟΣ ΚΑΛΟΒΡΕΚΤΗΣ (Εκπαιδευτικός)
Έλεγχος Σεναρίου με τα Προγράμματα Σπουδών: ΠΑΓΚΑΛΟΣ ΣΤΑΥΡΟΣ (Σχολικός Σύμβουλος)
Έλεγχος Επιστημονικής Επάρκειας Σεναρίου: ΚΑΡΑΙΣΑΣ ΠΕΤΡΟΣ (Συντονιστής)

ΑΝΑΓΝΩΡΙΣΤΙΚΟ (τι είναι;)

Αesop - 6134

Το σενάριο «Γνωριμία με τον αναστρέφων και τον μη-αναστρέφων Τελεστικό Ενισχυτή » έχει χαρακτηρισθεί ως Υποδειγματικό ύστερα από εργασία επιστημονικής επιτροπής εμπειρογνωμόνων (Εκπαιδευτικός Αυξημένων Προσόντων, Σχολικοί Σύμβουλοι, Μέλος ΔΕΠ / Επιστημονικό Προσωπικό του ΙΕΠ).
