Φάση Σεναρίου
Ηλεκτρολογία (Ε.Ε.) (Επαγγελματικό Λύκειο)
Βασική συνδεσμολογία του απλού διακόπτη
1. Σημειώνονται βηματικά η σωλήνωση, η τροφοδοσία και η συρμάτωση για την βασική συνδεσμολογία του απλού διακόπτη με ένα φωτιστικό σημείο.
2. Αποσαφηνίζεται η διαφορά ανάμεσα στο καλώδιο και στον αγωγό. Διευκρινίζεται ότι το καλώδιο τροφοδοσίας περιέχει τρεις αγωγούς (φάση, ουδέτερο, γείωση) και γίνεται αναφορά του λειτουργικού τους ρόλου. Επισημαίνονται κατασκευαστικές πληροφορίες σε χωνευτή εγκατάσταση για την συνδεσμολογία του απλού διακόπτη με το φωτιστικό σημείο.

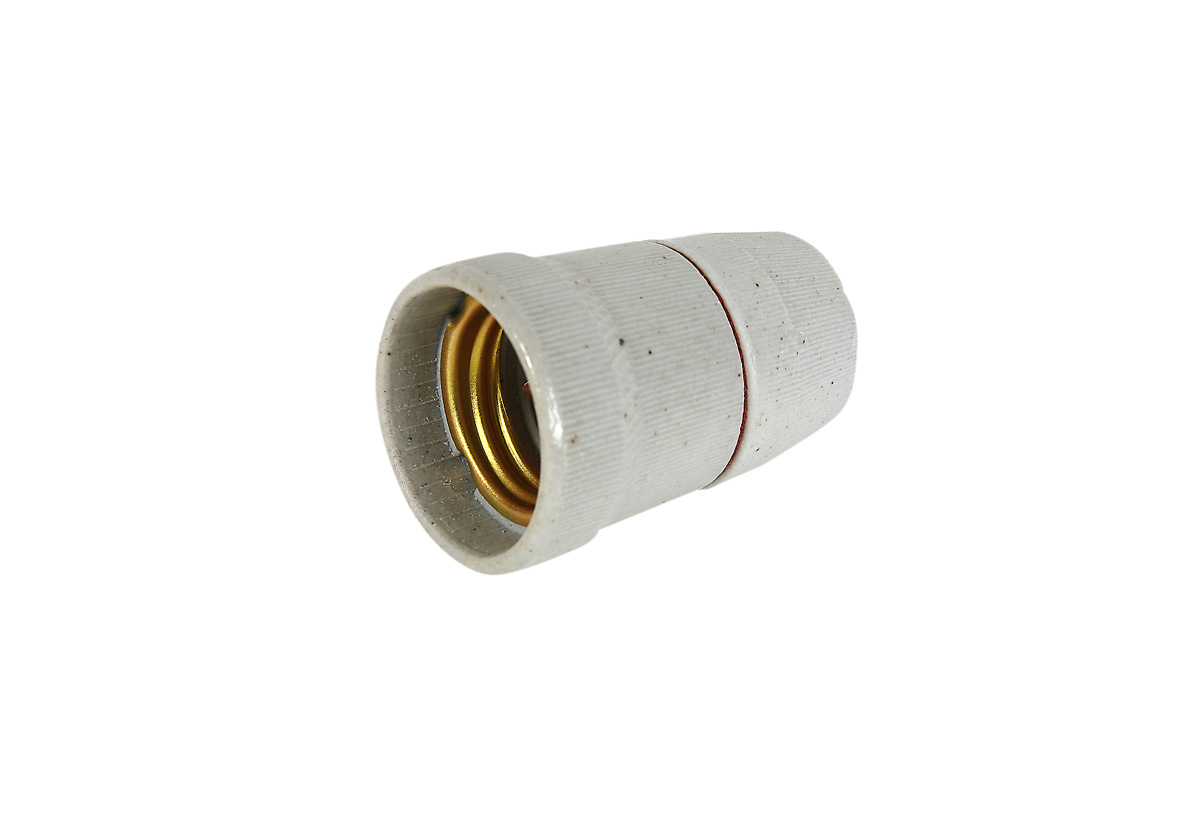

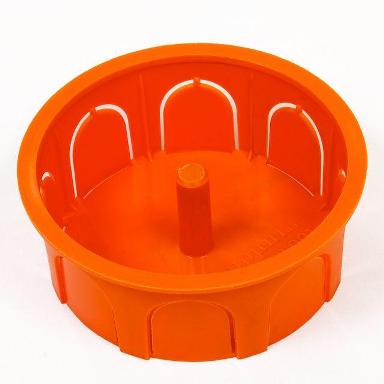

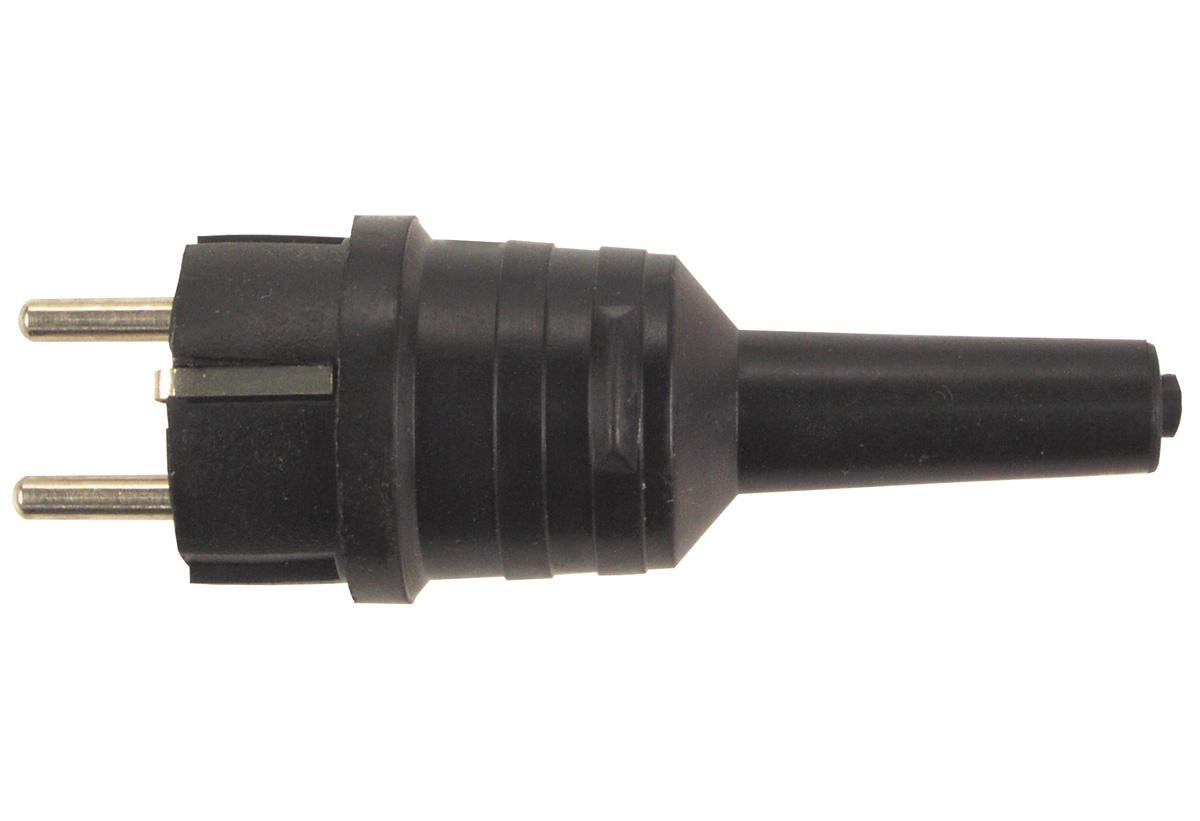

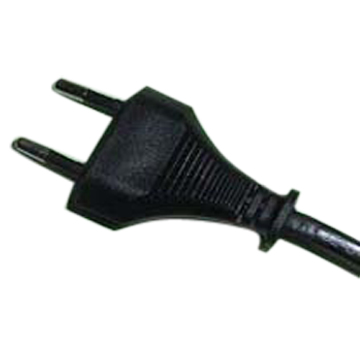

3. Προβάλλονται πραγματικές μορφές των ηλεκτρολογικών εξαρτημάτων της διδακτικής ενότητας και συσχετίζονται με τα σύμβολα που χρησιμοποιούνται στα πολυγραμμικά και μονογραμμικά ηλεκτρολογικά σχέδια.
4. Στο "φύλλο εργασίας 1" παρουσιάζεται η συνδεσμολογία του απλού διακόπτη με ένα φωτιστικό και ζητείται να σημειωθούν τα απαιτούμενα εξαρτήματα (υλικά) και να περιγραφούν τα βήματα της συρμάτωσης.
5. Στο "φύλλο εργασίας 2" αναπτύσσονται τα διάφορα σχέδια της συνδεσμολογίας του απλού διακόπτη με ένα φωτιστικό σημείο (σχέδιο συρμάτωσης, πολυγραμμικό σχέδιο, μονογραμμικό εποπτικό σχέδιο, μονογραμμικό σχέδιο σε κάτοψη και λειτουργικό σχέδιο) ως ανάκληση των γνώσεων από το θεωρητικό μάθημα και ζητείται να επισημανθούν οι διαφορές και οι ομοιότητες μεταξύ τους.
6. Στο "φύλλο εργασίας 3" ζητείται (μετά την πραγματοποίηση της εργαστηριακής άσκησης), να σχεδιασθεί η συμπλήρωση της συνδεσμολογίας του απλού διακόπτη με ένα φωτιστικό σημείο.
Αποτύπωση των στοιχείων της σωλήνωσης Διευκρίνιση
Προσδιορισμός των στοιχείων της τροφοδοσίας. Διευκρίνιση
Η παλαιότερη ονομασία των αγωγών τροφοδοσίας ήταν ΝΥΑ ενώ η νέα ονομασία σύμφωνα με την τυποποίηση του ΕΛ.Ο.Τ. (Ελληνικός Οργανισμός Τυποποίησης) είναι Η07V-U.
